Dekor
laden
Einfach praktisch in Dekorspan; Ihre Alternative zum RAL Lack.

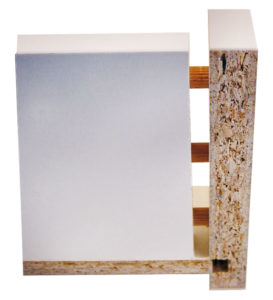

Eckverbindung nur gedübelt möglich. Zargen oben und unten mit 1 mm, ABS Kanten beleimt Zargenstärke 16 mm (Anthrazit 18 mm, unten auf 16 mm gefälzt) Boden 8 mm stark
Typen
A | Typ A
Boden aufgeschraubt für Rollschubführung (Zum Bestellen bitte die Höhe inkl. Boden angeben)
B | Typ B
Boden eingenutet für Unterflurauszüge
IL | Innenlade
Vorderstück 15 mm tiefer als Seitenstück
SCH | Schütte
Boden 4-seitig eingenutet
Siphonausschnitt
fix 200 x 150 mm mittig; Variabel unter der Angabe der 3 Maße x/y/z
B EH1
mit erhöhtem Ladenhinterstück (80 mm) für Reling Breite: Innenlichte
B EH2
mit erhöhtem Ladenhinterstück (80 mm) für Reling;
Breite:
Schubladenaußenmaß
TYP EH2 | Reling
Reling mit erhöhtem Ladenhinterstück (80 mm) für
Reling Breite:
Schubladenaußenmaß inkl. Reling weiß RAL
Light Side Typ B
Höhe 255 mm
Light Side Typ IL
Höhe 255 mm
Typ Registerauszuglade 1 Fach
Für die Tiefe 390 oder 490 mm möglich mit der
Breite 390 mm
Typ Registerauszuglade 2 Fach
Für die Tiefe 390 oder 490 mm möglich mit der Breite 750 mm
farben
Weiß
Metallic
Grau
Anthrazit
Fakten
VERBINDUNG
gedübelt (Standard)
BÖDEN
Boden geschraubt (Standard)
8 mm Boden (Standard)
SONSTIGE AUSFÜHRUNG
Starkkante rundum auf Anfrage möglich seitliche Nutfräsung für Führung (18, 28, 38)
* Das Vorder- und Hinterstück
ist nur oben bekantet.
Berechnung
Maximale Ladenhöhe
Blum Tandem & Movento / Hettich Actro 5 D
Teilauszug KIL minus 21,5 mm Vollauszug KIL minus 24,5 mm
Grass Dynapro Vollauszug KIL minus 23 mm
Hettich Quadro V6 silent System/Quadro 4 D
Teilauszug KIL minus 20 mm Vollauszug KIL minus 22 mm
LADENAUSSENTIEFE
Blum Tandem & Movento / Hettich Actro 5 D
Nennlänge Führung minus 10 mm, Innenlade plus 6 mm
Anthrazit Innenlade plus 8 mm
Grass Dynapro
Nennlänge Führung minus 10 mm, Innenlade plus 6 mm
Anthrazit Innenlade plus 8 mm
Hettich Quadro V6 silent System/Quadro 4 D
Nennlänge Führung, Innenlade plus 16 mm
Anthrazit Innenlade plus 18 mm
LADENAUSSENBREITE
Blum Tandem & Movento / Hettich Actro 5 D
KIL minus 10 mm
Grass Dynapro
KIL minus 10 mm
Hettich Quadro V6 silent System/Quadro 4 D
KIL minus 8 mm
Schlanke weisse
LADENAUSSENTIEFE
Blum Tandem & Movento / Hettich Actro 5 D
Nennlänge Führung minus 10 mm, Innenlade plus 4 mm
Grass Dynapro
Nennlänge Führung minus 10 mm, Innenlade plus 4 mm
Hettich Quadro V6 silent System:
Nennlänge Führung, Innenlade plus 14 mm
LADENAUSSENBREITE
Blum Tandem & Movento / Hettich Actro 5 D
KIL minus 14 mm
Grass Dynapro KIL minus 14 mm
Hettich Quadro V6 silent System/Quadro 4D
KIL minus 12 mm
SPEZIFIKATION
Lade weiß beschichtet (ähnl. Egger W1000 ST9); Trägermaterial Zarge 14 mm MDF; Boden 8 mm Dekorspan weiß, oben und unten mit 1 mm ABS Kante
